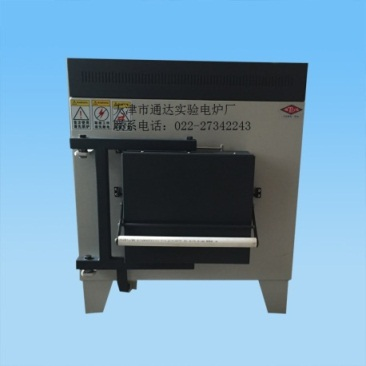

全纤维超高温箱式电炉

全纤维超高温箱式电炉

一、用途：

本系列箱式电炉最高工作温度是1700℃。可供实验室、工矿企业、科研单位作合金钢热处理、元素分析测定、陶瓷的烧结、氧化锆的制作、纳米材料的制作及其它材料的烧结或熔化之用。

电炉采用硅碳棒为发热元件。分装于炉室两侧，布局合理，装卸方便，且温度均匀。

本型箱式电阻炉温度控制采用具有PID控制功能的可控硅移相触发，采用德国西门康晶闸管模块控制，并具有超温保护等功能。它具有控温精度高、结构简洁、可控制功率输出等特点，维修方便，且操作简单。

本型箱式电阻炉（含控制器和温度传感器），由制造厂家成套供货。

二、主要技术参数：

三、结构简介

1.本系列电阻炉外型均为长方体。炉壳系用钢板经折边焊接而成。工作室由氧化铝纤维制成顶板、底版、侧板、后板砌筑而成的箱型炉膛，加热元件“U”型硅钼棒均匀垂挂于炉膛两侧，炉膛与炉壳之间采用绝热性能极佳的复合纤维砌筑为保温层。

2.为了确保安全，在炉体顶部硅钼棒端部接线引出处装有接线防护罩。

3.电炉门由双臂支撑通过炉门铰链固定于电炉面板上，炉门关闭是利用炉门手把的自重。通过杠杆作用将炉门紧贴于炉口，开启时只需将手把稍往上提脱勾后往外拉开炉门罩于左侧即可。

4.为了减少炉口的热损失，提高炉膛内温度的均匀性。在炉门内侧炉口处均安放一块耐火材料制品的挡热板，送取工件时应先将此板取出，在炉口下端装有炉门连锁的行程开关。当炉门开启时，电炉加热便自行切断，以保证操作安全。

5.在炉膛末端开有传感器孔并装有传感器固定座，传感器从此孔插入炉膛。
